カプセル乗客用エレベーター（エレベーター）：設計、安全性、および用途

ガラス張りの垂直移動はもはや単なる利便性ではなく、建物が品質、開放性、商業的意図を示す方法の一部となっています。カプセル スタイルの乗客用エレベーターは、透明なキャビン デザイン、精密な駆動システム、厳格な安全エンジニアリングを組み合わせて、フロア間の移動を目に見える建築体験に変えます。モール、ホテル、オフィス、病院、高級住宅では、適切な仕様により動線が改善され、密閉感が軽減され、共有スペースの価値が高まります。この記事では、これらのエレベーターがどのように設計されているか、どこで最も性能が発揮されるか、どのような材料と安全基準が重要であるか、また、なぜ曲面ガラス、昇降路計画、容量、メンテナンスアクセス、エネルギー性能などの要素を設置前に評価する必要があるのか​​を検討します。

カプセル旅客用エレベーターの戦略的位置付け

建築の美学と垂直輸送の統合が、カプセル乗客用エレベーターの進化を推進してきました。移動プロセスを隠す従来の密閉シャフトとは異なり、これらの特殊なエレベーターは、複合商業施設、高級ホテル、高級住宅タワー内で動的で透明な彫刻として機能します。

これらのエレベーターは、日常的な交通体験を非常に目立つ視覚的アメニティに変えることで、空間のダイナミクスと訪問者の関与を強化します。小売環境では、戦略的な配置により客足を有機的に上層階に誘導し、商業的な実行可能性とテナントの満足度を直接サポートします。

核となるコンセプトを理解するために、カプセル乗客用エレベーターは、独特の、多くの場合空力学的またはポッド状のエンクロージャを使用して設計されています。ガラスやアクリルパネルを多用し、乗客に広大な外観を提供します。これらのシステムは通常、建築の中心として機能するために、建物の屋外ファサードまたは屋内の壮大なアトリウム内に導入されます。

この構造設計により、従来のエレベータかごアセンブリの設置面積が最小限に抑えられます。このアプローチは、かさばる不透明なシャフト壁を排除することにより、周囲の自然光を最大限に活用しながら、必要な構造昇​​降路スペースを削減できます (例示的な業界ベンチマークでは 10% ～ 15% の削減としてよく引用されています)。さらに、エレベーターの透明な性質により、垂直移動中により広くオープンな空間を感じさせることができ、乗客の閉所恐怖症を軽減します。

業界の専門家はこの用語を同じ意味で頻繁に使用しますが、カプセル エレベーターと標準のパノラマ エレベーターの間には、明確な技術的および機能的な違いが存在します。標準的なパノラマ リフトは通常、背面または側面に 1 つまたは 2 つの平らな強化ガラスの観察パネルを備えた従来の正方形または長方形のキャビン フレームワークを利用します。

対照的に、真のカプセル リフトは、円筒形、半円形、ダイヤモンド形など、高度にカスタマイズされた完全に湾曲した幾何学的プロファイルを備えており、180 ～ 270 度の範囲の中断のない視野角を提供します。この設計には、空気力学的安定性を維持するために特殊な曲面ガラス製造技術と特注の構造ブラケットが必要です。曲げガラスの構造的完全性と耐荷重特性は標準的な平面建築用ガラスとは大きく異なるため、これらの曲面エンクロージャの製造は複雑であり、厳格な品質管理が必要です。

カプセル乗客用エレベーターを指定するには、構造材料と電気機械システムの厳密な評価が必要です。光学的透明性の最大化と妥協のない構造的完全性の確保との間の微妙なバランスが、キャビンとそれを支える昇降路インフラストラクチャの両方のエンジニアリングパラメータを決定します。専門家は、特にリフトが熱変動、紫外線暴露、外部システムのメンテナンス要求の増加などの外部環境要因にさらされる場合、長期耐久性を保証するためにこれらの仕様を慎重に評価する必要があります。

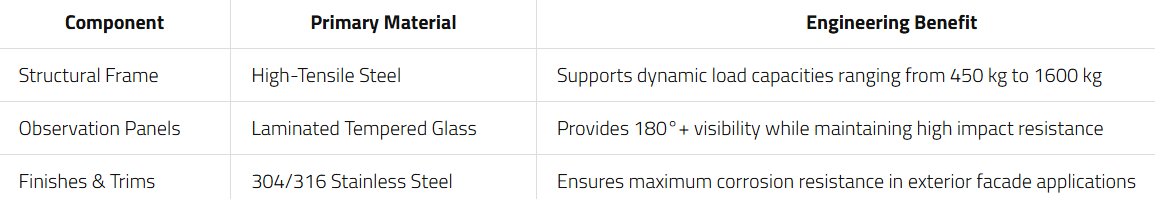

キャビンの構造と仕上げのオプション

キャビンの主なフレームワークは、基礎ブラケット、シャーシ、耐荷重タワーに高級構造用鋼を大きく使用しており、動的荷重下での絶対的な剛性を確保しています。自動ドアフレーム、人間工学に基づいた手すり、フロアトリムなどの露出した金属コンポーネントは、通常、腐食、酸化、日常の摩耗に耐えられるように、高級 304 または 316 ステンレス鋼または陽極酸化アルミニウムで製造されています。

観察パネルは多層積層の曲面強化ガラスを使用しており、激しい風荷重や鈍的衝撃にも飛散することなく耐えられるように設計されています。メーカーは、特定のプロジェクト要件に応じてエレベーターの内装をカスタマイズできます。オプションは、ホストビルの建築テーマにシームレスにマッチする一体型アンビエント LED 照明システムと並行して、人工広葉樹、天然石、大理石などの高級素材を組み込んだ高級キャビンの床と天井の仕上げまで拡張されています。

カプセル エレベーターの乗り心地は、高度な駆動技術、空気力学的プロファイリング、音響減衰対策によって厳密に管理されます。最新のシステムは、モーター速度を正確に最適化する、洗練された可変電圧可変周波数 (VVVF) インバーターを利用しています。これにより、従来のトラクション ドライブと比較してエネルギー消費量を最大 35% 削減することを目標にしながら、非常にスムーズな加速と減速が実現します。

これらのエレベーターは建物の屋外ファサードで動作することが多いため、風の抵抗と横方向の乱気流を最小限に抑えるには空力設計が重要です。高速動作は、通常 1.0 m/s ～ 2.5 m/s の範囲の垂直移動向けに設計されており、ノイズと振動のしきい値を低く抑えるために綿密に調整されています。業界標準は、乗客の最適な快適性を保証するために、客室内の騒音を 55 デシベル (dB) 未満に抑えることを目的としていることがよくあります。

購入者の評価: 安全性、コンプライアンス、および設置

カプセル乗客用エレベーターの調達には、法規制順守、サプライチェーンの物流、長期的なライフサイクル管理に関する厳格なデューデリジェンスが必要です。施設管理者、建築家、不動産開発者は、世界的な安全プロトコルの厳守、製造能力、シームレスで規格に準拠した設置を実行する能力に基づいて、潜在的なサプライヤーを評価する必要があります。この段階では、総所有コスト (TCO) の分析も不可欠です。

安全基準と適合要件

垂直輸送の設計において、特に広範囲のガラス筐体を備えたリフトの場合、安全性は依然として最優先事項です。カプセル エレベーターは、ヨーロッパの EN 81-20/50 規格や北米の ASME A17.1 安全規定など、厳格な国際安全フレームワークに厳密に準拠する必要があります。

重要な安全仕様では、自動緊急ブレーキ システム、正確な過速度ガバナ、ケーブルの張力が失われた場合に即座に作動する頑丈なプログレッシブ セーフティ ギアの統合が義務付けられています。外部に取り付けられたカプセル エレベーターは常に環境要素にさらされるため、デジタル コントロール パネル、ソケット ボックス、マイクロプロセッサなどの電気および通信コンポーネントは、湿気、結露、および粉塵の侵入によるシステムの損傷を防ぐために、適切な侵入保護 (IP) 定格 (通常は IP54 以上) を備えている必要があります。

製作から納品まで一貫して管理しております。購入者は、オーダーメイドのキャビン形状の複雑さと特殊な内装仕上げ材の調達に大きく依存しますが、標準的な生産リードタイムは 30 ～ 45 日であると予想する必要があります。
